Bộ điều khiển trung tâm BOSCH CCSD-CU
- Thông số kỹ thuật Khối điều khiển trung tâm BOSCH CCSD-CU
- Bộ chuyển đổi điện áp cung cấp 100 đến 240 VAC, 50/60 Hz
- Bộ điều hợp điện áp tiêu thụ hiện tại 1,9 A (100 VAC) đến 1 A 240 (VAC)
- Bộ điều khiển điện áp DC 24 V, 6.0 A
- Số lượng thiết bị thảo luận tối đa cho đơn vị điều khiển (không có Đơn vị gia hạn) 40 Thiết bị thảo luận trên mỗi thân cây 80 Thiết bị thảo luận trong tổng số 24 V, Max 5.2 A (bảo vệ ngắn mạch)
- Điều khiển âm lượng loa thiết bị thảo luận 15 bước 1,5 dB (bắt đầu từ -10,5 dB)
- Giới hạn mức ngưỡng cho đơn vị 12 dB trên mức danh định
- Tăng giảm do số lượng micrô mở (NOM) 1 / SQRT (NOM)
- Tỷ lệ mẫu 44,1 kHz
- Phản hồi thường xuyên 30 Hz đến 20 kHz
- Tốc độ Ethernet 1 Gb / giây

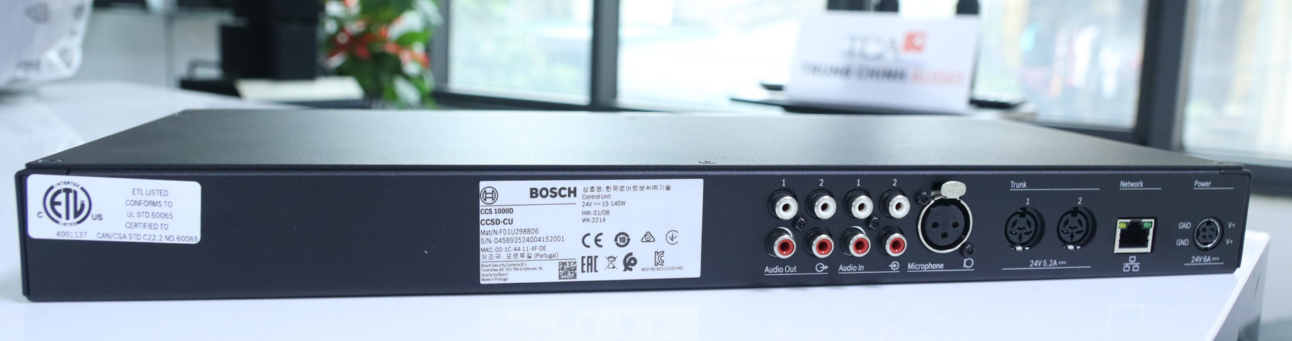

Mặt sau của thiết bị điều khiển trung tâm Bosch
- 1 đầu nối cổng vào nguồn VDC 24 âm, hình tròn 4 chân.
- 2 đầu nối hình tròn 6 chân để kết nối nối tiếp 40 thiết bị thảo luận Bosch mỗi đường trục.
- 1 x bộ kết nối Ethernet RJ45 để liên lạc với ứng dụng trình duyệt web.
- 1 x đầu nối cổng vào micrô âm XLR, 3 chân với bộ cấp ảo
- 1 ngõ vào RCA cho "phòng họp" (tức là nguồn âm thanh ngoài như đầu CD hay DVD)
- 1 ngõ ra RCA cho hệ thống khuếch đại âm thanh
- 1 ngõ ra/vào RCA cho mỗi ngõ.
- -"Đầu ghi" để kết nối đến đầu ghi ngoài
- -"Bộ chèn" để nối bộ xử lý âm thanh ngoài
- -"Điện thoại/kết hợp trừ" để cho phép người tham dự từ xa tham gia vào cuộc thảo luận thông qua kết nối điện thoại/video.
- -"Loa người tham dự" để phân phối tín hiệu loa của người tham gia đến hệ thống khuếch đại âm thanh. Chỉ có thể nối một bộ phận của thiết bị âm thanh đến ngõ vào/ra RCA này tại một thời điểm bất kỳ. Ngõ vào/ra RCA có thể lập cấu hình bằng cách chọn tùy chọn cần thiết trong trình duyệt web.
